Con las Relaciones de posición Avanzadas Solidworks progresaras en tus diseños, Estas herramientas nos permiten dar parámetros más especializados, sobre todo con las Relaciones de posición Avanzadas Solidworks definimos la dependencia de nuestros elementos.
Relaciones de posición estándar
Todos conocemos las relaciones de estándar que son las siguientes:
Con estas herramientas colocamos con precisión las piezas diseñadas, con la finalidad de que estas se ubiquen donde nos interesa. Si no conoces el funcionamiento de ellas te aconsejamos que visites nuestro tutorial:
Relaciones de posición Avanzadas
estas herramientas nos proporcionan una mayor control, en particular un mayor control espacial, con el fin de colocar distintos elementos en el espacio, sin tocarse entre ellos, por lo tanto definiremos el ensamblaje en el espacio.

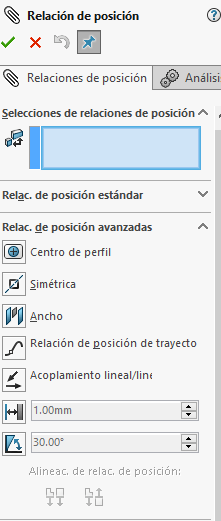

las herramientas vamos a explicar son las mostradas en la imagen:
Simétrico
una cara la posiciona entre dos caras.
Ancho
Posiciona dos caras entre otras dos caras exteriores.
Relación de posición de trayecto
La relación de posición de trayecto ubica un elemento en un determinado punto de un croquis, este croquis debe estar previamente definido como trayecto.
las relaciones explicadas anteriormente esta a modo resumen, con el objetivo de recordatorio, en definitiva para adquirir los conocimientos te indicamos veas el video.
Video tutorial
A continuación te mostraremos un video resolviendo lo demostrado en esta noticia, siempre indicamos que los videos y las noticias son complementarios, es decir te aconsejamos que leas la noticia y luego veas el video, para obtener una mayor entendimiento de la noticia. este video es de nivel Solidworks avanzado.
Descarga de archivos
descarga los archivos del video para practicar este tutorial. Es aconsejable que sigas los paso del video Relaciones de posición Avanzadas Solidworks, con la finalidad de afianzar tus conocimientos.
descarga el archivo : aquí.
Enlaces para continuar
Pasa al siguiente capitulo: avanzado
